Как клонирование печатной платы может помочь вам спасти плату с отсутствующими файлами дизайна?

Абстрактный

Когда критически важный электронный продукт все еще находится в эксплуатации, но исходные данные САПР исчезли, одна неисправная плата может обернуться неделями простоя. дорогостоящие циклы модернизации или борьба за ненадежные заменители. Клон печатной платыпредставляет собой структурированный подход обратного проектирования, который воссоздает готовые к производству данные существующей печатной платы, чтобы вы могли воспроизвести ее, отремонтировать в масштабе или сохранить старую линейку продуктов, пока планируете долгосрочное обновление. В этой статье объясняется, когда клонирование имеет смысл, какую информацию можно реально восстановить, как минимизировать риск и что это такое. Ответственный рабочий процесс клонирования выглядит от первой проверки до окончательной проверки.

Оглавление

• Краткий обзор
• Какие болевые точки решает клонирование печатных плат
• Что на самом деле означает клонирование печатной платы
• Когда клонирование — самый разумный вариант, а когда нет
• Практический рабочий процесс клонирования печатной платы от начала до конца
• Как защитить качество и надежность
• Что влияет на стоимость и время выполнения заказа
• Что вам следует подготовить перед запросом ценового предложения
• Как выбрать ответственного партнера по клонированию
• Часто задаваемые вопросы
• Следующий шаг

Краткий обзор

1. Уточните свою цель: замена, ремонт запаса, продление жизненного цикла или модернизация моста.
2. Подтвердите право собственности и разрешения.
3. Собирайте данные платы: размеры, слои, подсказки по компоновке и сопоставление компонентов.
4. Воссоздайте производственные файлы и электрические схемы: Gerber, Drill, Netlist, BOM.
5. Создайте прототип, проверьте и заблокируйте контролируемую версию.
6. Установите постоянный контроль: входной контроль, функциональное тестирование и отслеживаемость.

Какие болевые точки решает клонирование печатных плат

Большинство команд решают клонировать доску не потому, что это звучит весело. Они делают это, потому что альтернатива хуже. Вот наиболее распространенные ситуации гдеКлон печатной платыснимает реальную операционную боль:

• Нет исходных файловпотому что первоначальный дизайнер ушел, данные были потеряны или продукт был приобретен спустя годы.
• Компоненты с истекшим сроком службызаставят вас либо срочно изменить дизайн, либо найти рискованные акции на сером рынке.
• Полевой ремонтнужны стабильные сменные платы, а не случайные «совместимые» альтернативы с неизвестным набором или медным весом.
• Давление соответствиятребует последовательного производства и документации для прохождения проверок или внутренних проверок качества.
• Время восстановленияимеет большее значение, чем «идеальный современный дизайн», особенно для промышленных систем управления и устаревших приборов.

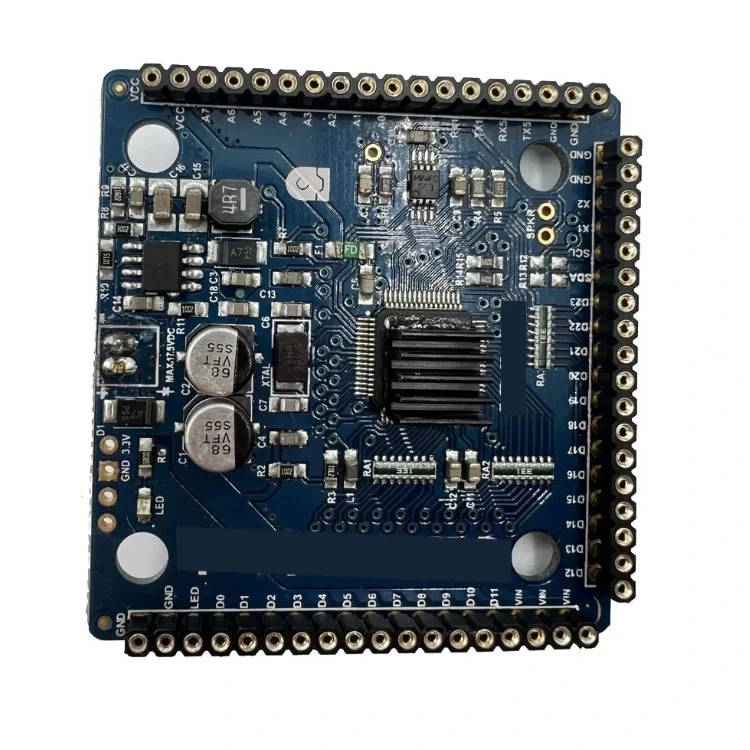

Что на самом деле означает клонирование печатной платы

Люди используют слово «клонирование» случайно, но с инженерной точки зрения оно обычно включает в себя три уровня работы:

• Физическая репликациямаксимально точное воссоздание контура платы, монтажных отверстий, разъемов, количества слоев и поведения стека.
• Электрическая реконструкциязахват медного соединения, чтобы воспроизведенная плата соответствовала исходному замыслу списка соединений.
• Восстановление компонентовопределение деталей, посадочных мест, значений, альтернатив и примечаний по сборке, чтобы плата могла быть построена последовательно.

Результаты часто включают в себя готовые к производству выходные данные, такие как данные Gerber или ODB++, файлы бурения, данные о сборке и размещении, если это возможно, спецификацию материалов, и проверенный список соединений. Если вашей целью является долгосрочная ремонтопригодность, многие команды также просят реконструированную схему, чтобы в будущем устранение неполадок не основывалось на догадках.

Когда клонирование — самый разумный вариант, а когда нет

Клонирование — это инструмент, а не функция по умолчанию. Используйте его, когда он соответствует вашему профилю риска и срокам.

Практический рабочий процесс клонирования печатной платы от начала до конца

Надежный клон — это результат последовательных действий, а не одного сканирования. Ниже приведен рабочий процесс, который инженерные команды обычно используют, чтобы избежать неожиданностей.

• Шаг 1: Прием и определение цели
  • Подтвердите, что означает «успех»: точная замена, функция соответствия формы или функциональный эквивалент с альтернативами.
  • Соберите контекст: операционную среду, режим отказа, ожидаемый объем и сроки.
• Шаг 2: Неразрушающий контроль
  • Измерьте контур, расположение отверстий, расположение разъемов и механические ограничения.
  • Определите индикаторы слоев и производственные особенности, такие как следы импеданса, типы переходных отверстий и заливку меди.
• Шаг 3. Сбор данных для меди и слоев
  • Получение изображений высокого разрешения для верхних и нижних слоев для картографирования трасс и условных обозначений.
  • Контролируемое раскрытие слоев, когда это необходимо для многослойных плат, выполняется осторожно, чтобы сохранить точность воспроизведения.
• Шаг 4: Идентификация компонентов и реконструкция спецификации
  • Перекрестная проверка маркировки, упаковки и стоимости; подтвердите полярность и ориентацию контакта 1.
  • Определите утвержденные альтернативы, чтобы предотвратить нехватку в будущем.
• Шаг 5. Воссоздайте результаты производства
  • Создавайте файлы макетов и производственные данные, включая определения сверл и паяльной маски.
  • Извлеките соединения и запустите проверку согласованности списка соединений по восстановленному медному кабелю.
• Шаг 6. Создание и проверка прототипа
  • Создавайте прототипы при контролируемых параметрах процесса.
  • Выполните электрические испытания, такие как проверка целостности цепи, проверка импеданса, если это необходимо, и функциональная проверка в реальной системе.
• Шаг 7: Блокировка изменений и документация
  • Заморозьте проверяемую версию с помощью журналов изменений и записей испытаний.
  • Создайте удобные для обслуживания результаты, если вы планируете поддерживать продукт в течение многих лет.

Как защитить качество и надежность

Самый большой страх, который испытывают клиенты, прост: «Будет ли клонированная плата вести себя точно так же, как оригинал, и продолжит ли она вести себя так же после развертывания?» Вы можете снизить этот риск, рассматривая клонирование как контролируемый инженерный проект.

• Дисциплина стекавоспроизводят количество слоев, толщину меди, диэлектрические свойства и структуры с контролируемым импедансом, если они присутствуют.
• Точность разъемамеханическое несоответствие — быстрый путь к выходу из строя, даже если схема правильная.
• Подлинность компонентовустановите отслеживаемые источники поставок и избегайте неизвестных каналов поставок критически важных микросхем.
• Стратегия тестированияопределить план испытаний, выходящий за рамки «он включается», включая условия нагрузки, температурное поведение и крайние случаи.
• Управление процессомс самого начала определите профили пайки, стандарты проверки и критерии приемки.

Что влияет на стоимость и время выполнения заказа

Цены варьируются, потому что сложность варьируется. Вместо того чтобы гадать, сосредоточьтесь на рычагах, которые имеют значение:

• Количество слоев и плотностьБольше слоев и компонентов с мелким шагом увеличивают усилия по реконструкции.
• Состояние платысожженные, корродированные или физически модифицированные платы уменьшают количество восстанавливаемых деталей.
• Наличие запчастейСнятые с производства или трудно идентифицируемые компоненты увеличивают время поиска и проверки.
• Запрошенный уровень документацииПолная схематическая реконструкция занимает больше времени, чем клонирование по форме и функциям.
• Ожидания валидациифункциональное тестирование в вашей реальной системе — это разница между «выглядит похоже» и «работает надежно».

Что вам следует подготовить перед запросом ценового предложения

Вы получите более быстрый и точный план, если подготовите небольшой пакет информации. Используйте этот контрольный список.

• По меньшей мере2 рабочих образцаесли возможно, плюс 1 неудачный образец, если вам нужен анализ отказов.
• Фотографии платы, установленной в продукте, для подтверждения механических ограничений и ориентации разъема.
• Целевое количество и необходимость постоянных поставок или разовая партия.
• Любые известные условия эксплуатации: диапазон температур, вибрация, влажность, рабочий цикл, профили нагрузки.
• Любые подсказки, которые у вас еще есть: частичные файлы Gerber, PDF-файлы, старые экспортированные спецификации, заметки по шелкографии или процедуры тестирования.
• Уточнение по прошивке и программным частям: есть ли у вас бинарники, ключи или способ программирования?

Как выбрать ответственного партнера по клонированию

Вы покупаете не только доску. Вы покупаете уверенность в том, что воспроизведение контролируется, документируется и воспроизводится. Вот на что следует обращать внимание в отношениях с поставщиками:

• Четкие границы законности и разрешенийсерьезный поставщик спросит о праве собственности и разрешенном использовании.
• Инженерные коммуникациивы должны быть в состоянии обсуждать структуру стека, альтернативы и методы тестирования простым языком.
• Верификационное мышлениеищите проверки списка соединений, проверку прототипов и отслеживаемые закупки.
• Контроль версийклонированный дизайн должен иметь определенную версию, чтобы будущие партии оставались согласованными.

ВШэньчжэнь Приветственная электроника Co., Ltd.команды обычно подходят к клонированию как к проекту обеспечения непрерывности проектирования: уточнить цели, восстановить важные производственные данные, проверить прототипы в реальных условиях, а затем заблокировать стабильную версию для повторного производства. Если вам нужно мостовое решение при планировании редизайна, управляемый клон может выиграть вам время, не жертвуя надежностью.

Часто задаваемые вопросы

Может ли клон печатной платы быть идентичен оригинальной плате?

Оно может быть эквивалентно форме и функции и часто очень близко, но «идентично» зависит от того, что вы имеете в виду. Механические размеры и возможности подключения могут обычно очень хорошо сочетаются. Точное поведение материала, фирменные компоненты и сведения о встроенном программном обеспечении могут потребовать дополнительной доработки или оказаться невозможными. воссоздать без исходных данных.

Нужно ли мне несколько образцов

Использование нескольких образцов снижает риск, поскольку инженеры могут сравнивать маркировку, подтверждать неоднозначные следы и избегать копирования уже модифицированной или отремонтированной платы. Если у вас есть только один образец, ожидайте большего количества этапов проверки и более консервативных сроков.

Что делать, если некоторые компоненты больше не доступны

Практический план клонирования часто включает альтернативные компоненты. Ключевым моментом является проверка того, что альтернативные варианты соответствуют электрическим требованиям и занимают площадь. затем подтвердите поведение путем тестирования под вашей реальной нагрузкой и средой.

Решит ли клонирование прошивку и программирование

Клонирование платы не приводит к автоматическому воссозданию заблокированной прошивки. Если плата содержит программируемые микроконтроллеры, элементы защиты или зашифрованную память, вам могут понадобиться оригинальные двоичные файлы, легальный метод программирования или авторизованная стратегия замены запчастей.

Как снизить вероятность сбоев на местах

Попросите план проверки и относитесь к прототипам как к обязательным для критически важных систем. Определите критерии приемки, включите функциональные тесты, имитирующие реальные условий эксплуатации и фиксировать версию с помощью отслеживаемых стандартов закупок и проверок.

Следующий шаг

Если вы имеете дело с отсутствующими файлами, устаревшими источниками или срочными простоями, хорошо управляемыйКлон печатной платыпроект может дать вам стабильную, проверенный тестами путь обратно в производство. Поделитесь фотографиями своей платы, целевым количеством и системным контекстом и запросите практический план восстановления, который включает в себя проверка и контроль версий.
