Извлечение схемы изклонированная печатная платавключает в себя обратную технику, где вы анализируете физическую плату для воссоздания его схемы. Этот процесс требует тщательного наблюдения, идентификации компонентов и отслеживания соединений. Вот пошаговое руководство:

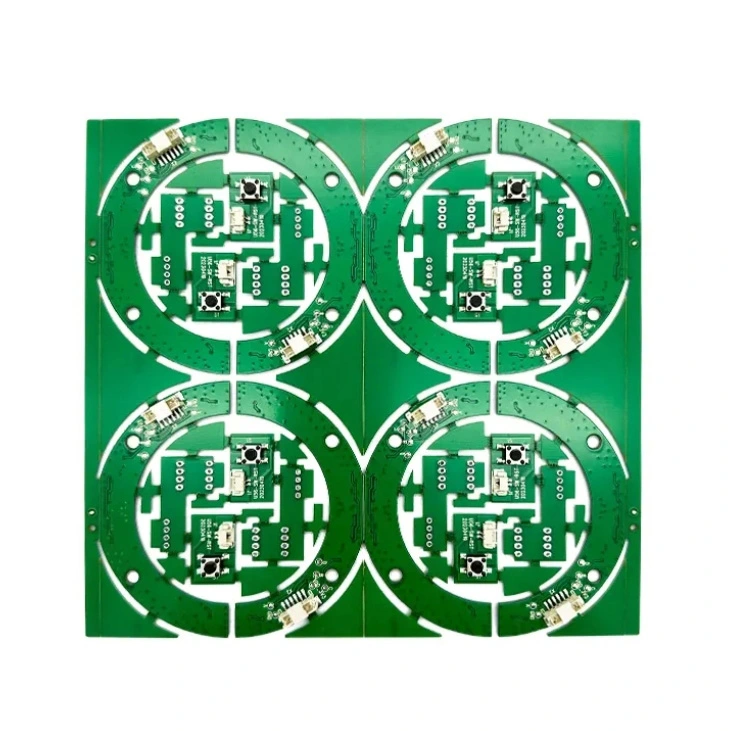

1. Проверьте и документируйтеПечатная плата
- Сделайте фотографии с высоким разрешением: захватить обе стороны печатной платы для справки.
-Примечание слоев печатной платы: проверьте, является ли это однослойной, двухслойной или многослойной платой.
- Определить ключевые компоненты: найти ICS, резисторы, конденсаторы, диоды, разъемы и т. Д.
- Проверьте этикетки и маркировки: в некоторых компонентах есть ссылки на печатную плату на печатной плате.
2. Desolder & идентифицировать компоненты
- Desolder Components (при необходимости): используйте станцию переработки горячего воздуха для безопасного удаления.
- Читайте номера деталей IC: поищите таблицы данных, чтобы понять конфигурации PIN.
- Измерьте резисторы и конденсаторы: используйте мультиметр или измеритель LCR для определения значений.
- Мрака каждый компонент: назначьте обозначения, такие как R1, C1, U1 для облегчения отслеживания.
3. Прослеживайте соединения схемы
- Используйте мультиметр в режиме непрерывности: проверьте электрические пути между компонентами.
- Следуйте следам печатной платы: используйте увеличение или микроскоп для подробного отслеживания.
- Используйте программное обеспечение для дизайна печатных плат: импортируйте изображения печатных плат с высоким разрешением в такие инструменты, как KICAD, Altium или Easteeda для облегчения отслеживания.
- Проверьте скрытые соединения: если для отслеживания внутренних слоев может потребоваться многослойная рентгеновская проверка.
4. Реконструируйте схему
- Используйте программное обеспечение для дизайна печатных плат: нарисуйте схему в Kicad, Eagle, Altium или Orcad.
- Организуйте компоненты логически: групповая мощность, сигнал и участки заземления должным образом.
- Проверьте соединения: сравните с таблицами данных и функциональными ожиданиями.
5. Моделируйте и проверьте схему
- Используйте программное обеспечение для моделирования: такие инструменты, как LTSPICE, Proteus или Multisim, могут помочь проверить поведение схемы.
- Сравните с исходной PCB: функциональность тестирования с отладкой питанием, если это возможно.
Требуются инструменты:
✔ Multimeter / LCR Meter
✔ Осциллограф (для тестирования сигналов)
✔ Станция переработки горячего воздуха (для оспаривания)
✔ Микроскоп / увеличение
✔ Программное обеспечение для дизайна печатных плат (KICAD, Eagle, Altium)
✔ рентгеновский сканер (для многослойных досок)
Последние мысли
Извлечение схемы из клонированной печатной платы-это трудоемкий, но достижимый процесс, если это сделано тщательно. Крайне важно уважать законы об интеллектуальной собственности, если печатная плата принадлежит к западному дизайну. Хотели бы вы руководство по конкретному типу печатной платы или рекомендаций по инструментам?
